GB-63,GB-100 Brass,Bottom

Applications
∎ Measuring pressure of gas or liquid which is non-corrosive,explosive and no crystallization , precipitation. The most notable character is they can test pressure properly even installed on violent vibration machine or equipment.
∎ Applicable to working environment with intense vibration, machinery and equipment operational for a long time
∎ Scale range available , three scales unit bar / psi / kg/cm2

Table of Contents

Pressure Gauge OCTA GB63-100

Specification

Nominal size : GB63 : 63mm. (2.5”)  , GB100 : 100mm. (4″)
Design : EN837-1
Accuracy class : 1.6
Operating temperature : Ambient : -40 to 70 deg C Medium : + 70 deg C

Material

Case : Stainless steel
Window : Toughened glass
Dial plate and pointer stop : Aluminum
Pointer : Black aluminum
Bourdon tube : Copper alloy
<100 bar : C shape
>100 bar : Helical type
Connection : Brass
Movement : Brass
Connection : 1/4″ NPT
Protection Class : IP 65

Options

Silicone oil filling , Glycerin
Adjustable pointer (GB100 only)

*Dimension  :  see specification

————————————————————————–

เพรชเชอร์เกจ หรือเกจวัดแรงดัน “OCTA”

ข้อมูลสินค้า

∎ วัดแรงดันสำหรับงาน แก๊ส หรือของเหลว ที่ไม่มีสารกัดกร่อนหรือตะกอน
∎ สามารถทำงานได้แม้ขนาดเครื่องจักรทำงาน และสามารถทำงานได้ตลอดเวลา
∎ มีหน่วยวัดแรงดันหลายช่วงการวัด ในหนึ่งหน้าปัด มีช่วงการวัดแรงดันถึง 3 หน่วย คือ bar / psi / kg/cm2

ขนาดหน้าปัด : รุ่น GB63 : 2.5 นิ้ว , GB100 : 4 นิ้ว
มาตรฐาน : EN837-1
ความแม่นยำ : 1.6
อุณหภูมิ : Ambient : -40 to 70 deg C Medium : + 70 deg C

วัสดุ

ตัวเรือน : สแตนเลส
หน้าปัด : Toughened glass
หน้าปัดช่วงการวัด และตัวหยุดเข็ม : อลูมิเนียม
เข็ม : Black aluminum
เกจวัดภายใน : Copper alloy
<100 bar : C shape
>100 bar : Helical type
ข้อต่อ : Brass
ขนาดข้อต่อ : 1/4″ NPT
มาตฐานกันน้ำกันฝุ่น : IP 65

ออฟชั่น

สามารถเติมน้ำมันที่ตัวเกจวัดแรงดันได้
ปรับเข็มได้

*ขนาดและมิติรุ่น : ดูได้จากสเปค

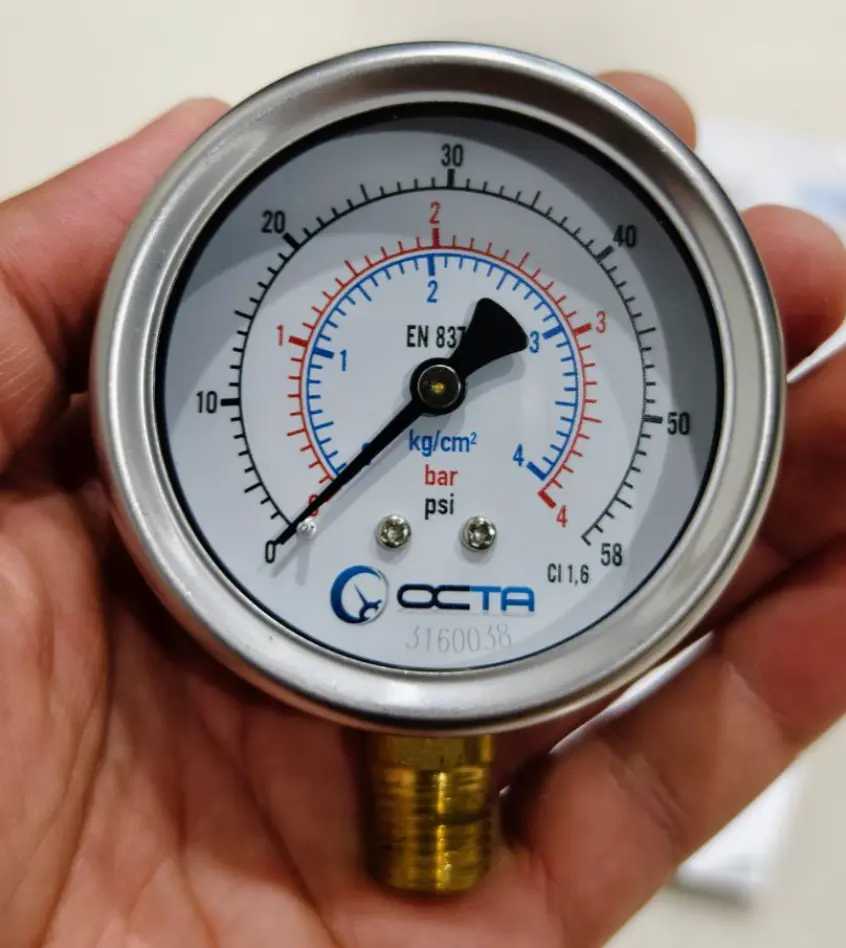

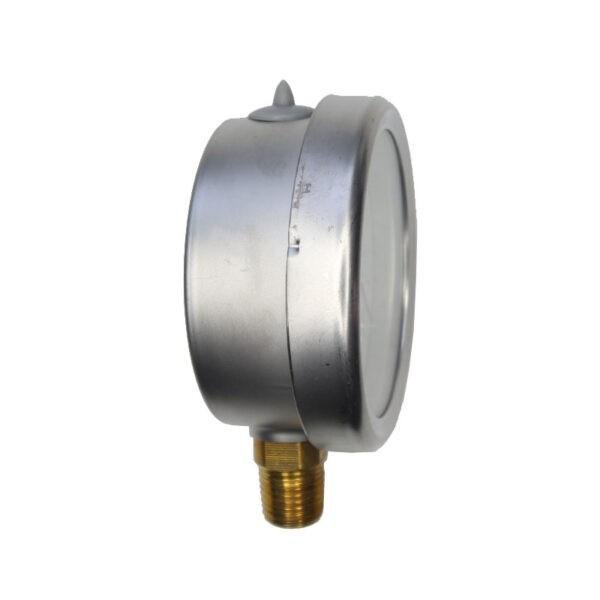

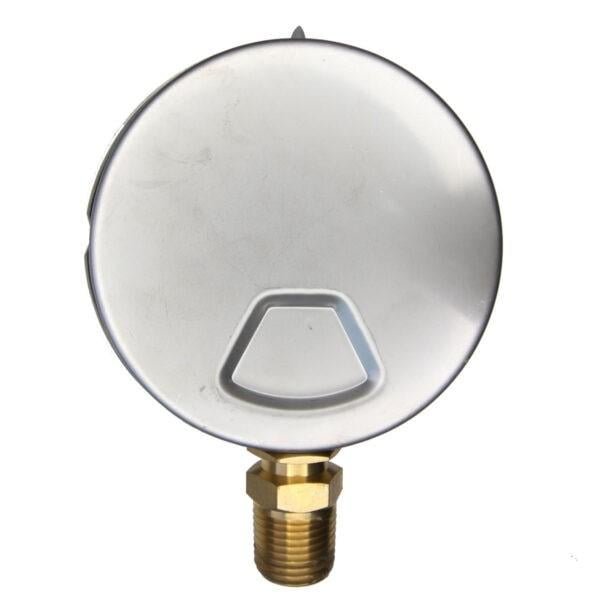

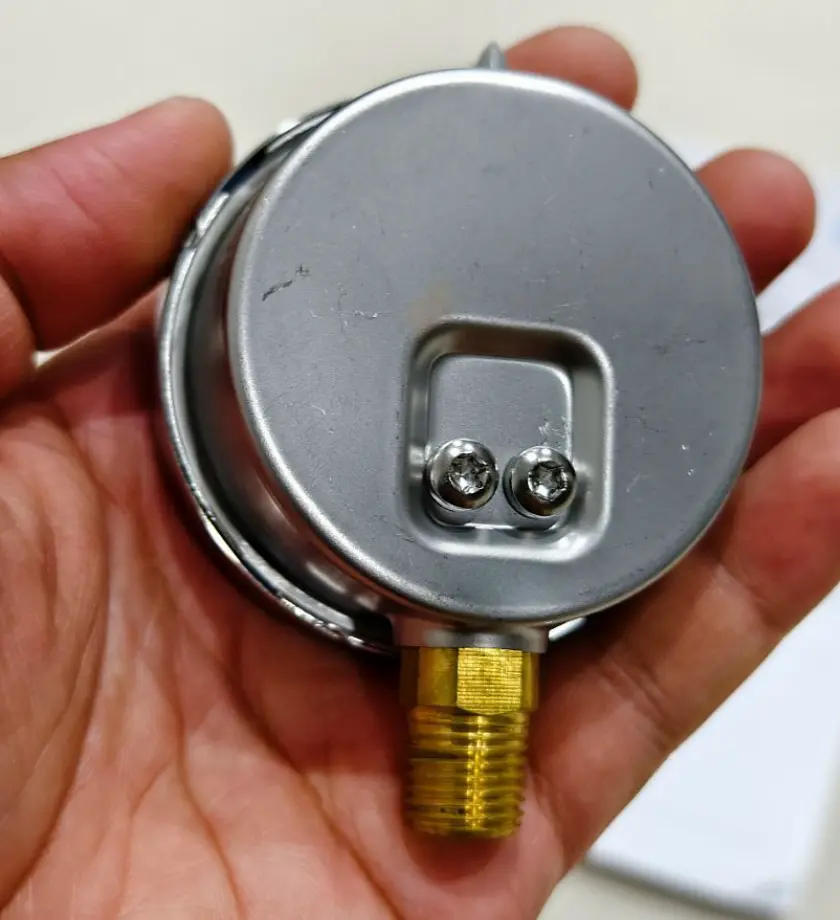

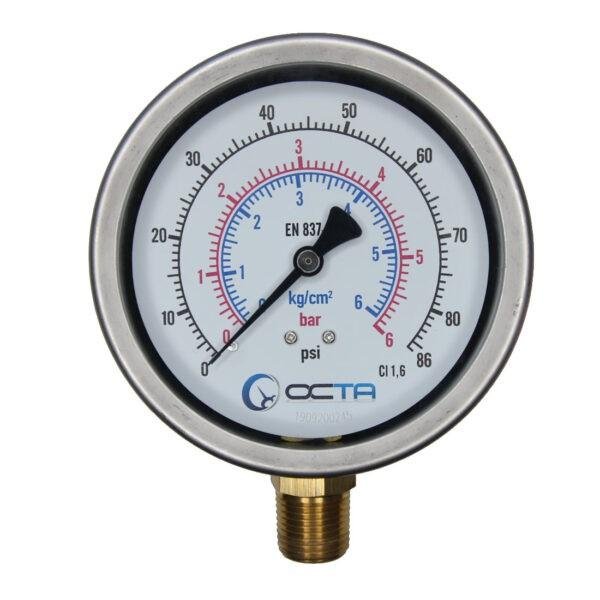

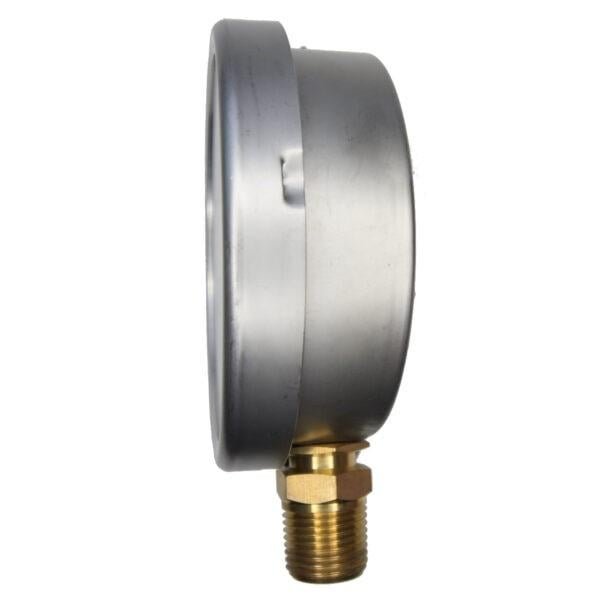

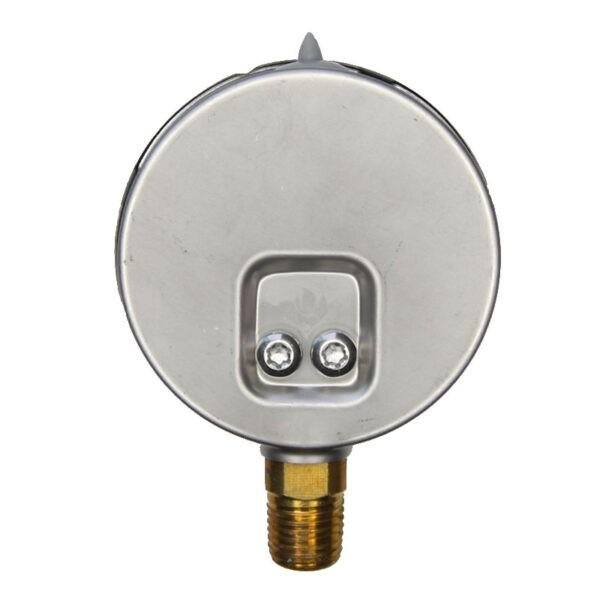

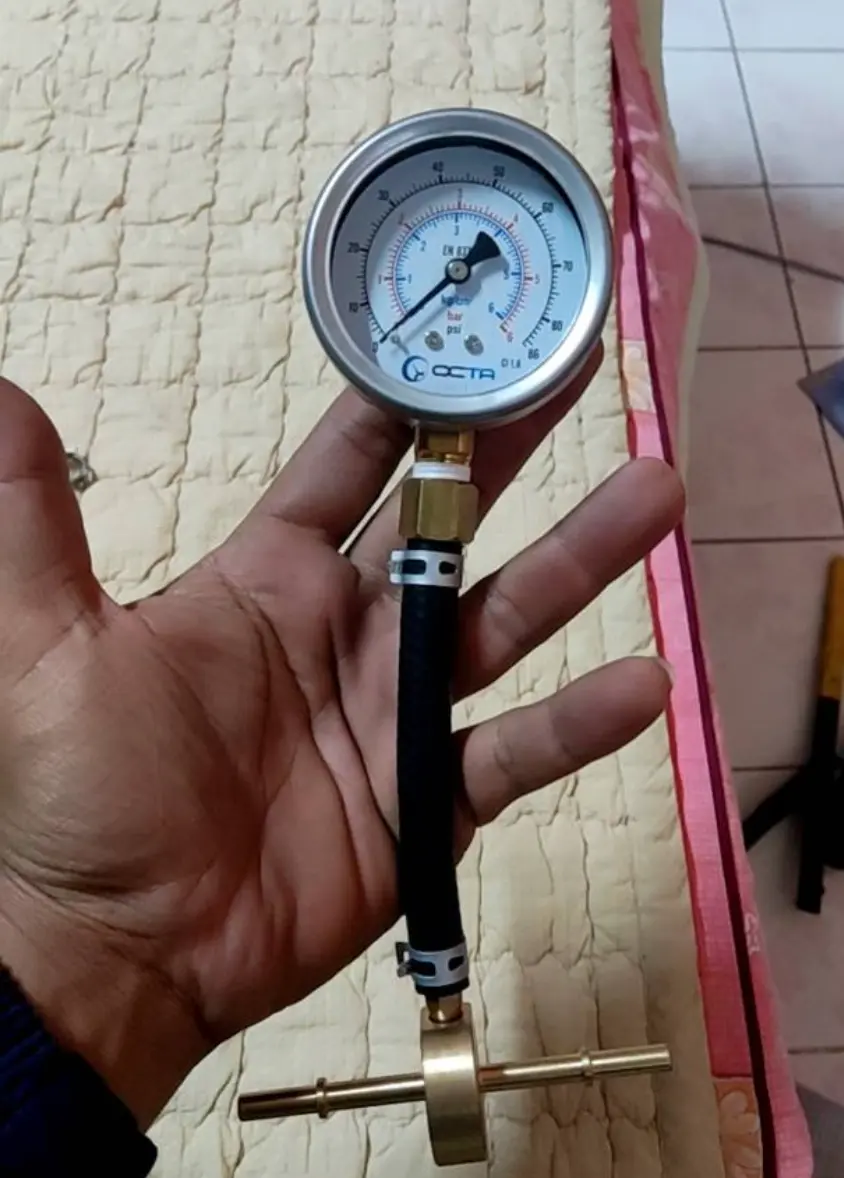

Gallery

Pressure Gauge - รูปตัวอย่างหนักปัดจริงเกจวัดแรงดันทุก range
