เกจวัดแรงดันแบ่งออกเป็น 2 แบบ
เกจวัดแรงดัน เป็นเครื่องมือที่ใช้ในการอ่านค่าแรงดัน แรงดันลม และของเหลวได้ทุกชนิด มีขนาดของหน้าปัดให้เลือกตั้งแต่ 1.5″ , 2.5″ , 4″ , 6″ ขึ้นอยู่กับความต้องการของผู้ใช้ วัดสดุและขนาดของก็มีให้เลือกตามความต้องการเช่นกัน
เกจวัดแรงดันแบบบูร์ดอง
เกจวัดแรงดันชนิดนี้ใช้หลักยืดหดของท่อ เมื่อมีแรงดันเข้ามาบูร์ดองก็จะขยายออกทำให้ฟันเฟืองที่เชื่อมต่อกันนั้นขยับไปตามแรงดันที่เกิดขึ้น และแสดงผลออกมาทางหน้าปัดแรงดันนั่นเอง

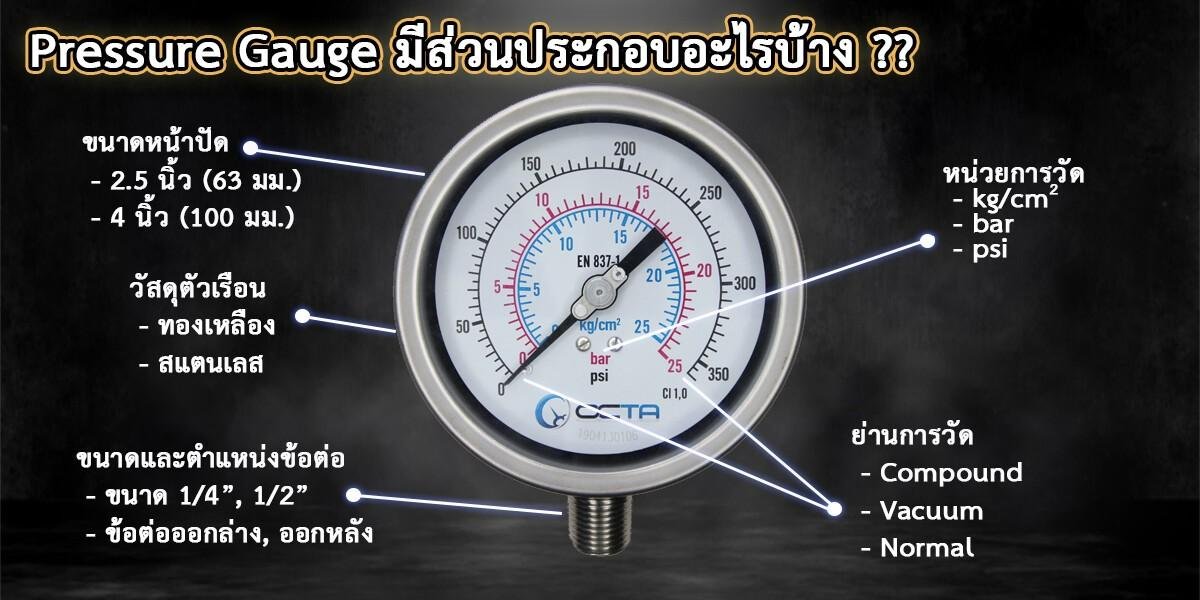

ส่วนประกอบของเครื่องวัดแรงดัน
- ตัวเรือนเป็นอุปกรณ์ภายนอกของ เกจ มีหน้าที่ป้องกันสิ่งสกปรกและป้องกันไม่ให้บูร์ดองเสียหาย
- บูร์ดองวัสดุที่มีสมบัติยืดหยุ่นหรือทำงานโดยอาศัยการแปลงความดัน
- เข็มหน่วยย่านการวัดเป็นจุดบอกระดับค่าของแรงดัน
- ข้อต่อ/ จุดเชื่อม เป็นจุดต่อกับท่อหรือเชื่อมต่อกับอุปกรณ์เสริม สามารถเลือกขนาดไซร์
- เฟืองกลไกในเกจวัดแรงดัน
- เพลทด้านในที่แสดงค่าแรงดันและหน่วยวัดแรงดัน
- กระจกแบบใส
2.เกจวัดแรงดันดิจิตอล
เกจวัดแรงดันแบบดิจิตอล จะใช้พลังงานไฟฟ้า DC (ถ่านอัลคาไลน์) ขับเคลื่อนการทำงาน โดยเกจประเภทนี้จะมีความแม่นยำสูงกว่าเกจแบบบูร์ดอง เหมาะสำหรับงานที่ต้องการวัดแรงดันแม่นยำสูง สามารถบอกค่าของแรงดันได้หลายรูปแบบ นอกจากนั้นเกจวัดแรงดันแบบดิจิตอลในหลายรุ่นสามารถเชื่อมต่อข้อมูลไปยังคอมพิวเตอร์ทำให้สามารถอ่านค่าได้จากระยะไกลได้อีกด้วย โดยภายจะมีแผ่นวงจรอิเล็กทรอนิกส์ในการประมวนค่า โดยแรงดันจะมาสัมผัสกับแผ่นไดอะแฟรมอยู่บริเวณส่วนกลางของเกจ
อุปกรณ์เสริม
เป็นอุปกรณ์เสริมที่ช่วยเพิ่มความสามารถของเกจ ให้ทำงานอย่างมีประสิทธิ์ภาพ ดังนี้
- Glycerin ทำมาจากเป็นของเหลวที่ไม่มีสี ไม่มีกลิ่น มีรสหวาน โดยปกติมาจากน้ำมันของพืช ซึ่งโดยทั่วไป คือ น้ำมันมะพร้าว และน้ำมันปาล์ม กลีเซอรีนสามารถละลายได้ดีในแอลกอฮอล์และน้ำ แต่ไม่ละลายในไขมันเนื่องจากกลีเซอรีนมีคุณสมบัติทางเคมีที่หลากหลายจึงสามารถนำไปใช้เป็นสารตั้งต้นในการสังเคราะห์สารเคมีอื่นๆได้ ข้อดีของหน้าปัดมีน้ำมันคือช่วยถนอมกลไกลภายใน เหมาะกับงานมีแรงสั่นสะเทือนสูง เพราะน้ำมันจะช่วยลดการสั่นของเข็มอ่าน ทำให้อ่านค่าได้แม้มีการสั่นสะเทือนสูง และยังเป็นตัวซับแรงทำให้เข็มอ่านค่าไม่หัก สามารถดูหลักการทำงานได้ที่ ลิงค์นี้ คลิกที่นี่
- Syphonหรือ หางหมู ประโยชน์คือ ช่วยระบายความร้อนภายในท่อให้เย็นก่อนที่จะเข้าเกจ สามารถดูหลักการทำงานได้ที่ ลิงค์นี้ คลิกที่นี่
- Cooling Tower เป็นหลักการระบายตวามร้อนคล้ายกับ ไซฟอน ( Syphon ) แต่ระบายความร้อนได้ดีกว่า สามารถรับอุณหภูมิถึง 300°C ดูคลิปตัวอย่างการทำงาน คลิกที่นี่
- Snubber คือ ทำหน้าที่ รับแรงดันกระชากจากระบบ เพื่อป้องกัน ไม่ให้แรงดันที่กระชาก เข้ามาก่อความเสียหายกับตัวอุปกรณ์ สามารถเข้าไปอ่านรายละเอียดได้ที่ ลิงค์นี้ คลิกที่นี่
- Diaphragm sealsคือ อุปกรณ์ที่ช่วยป้องกันสิ่งสรกปก ไม่ให้เข้าไปภายเกจ เช่น ตะกอน เศษหิน ฯ หรือ ของเหลวที่มีความหนึดสูง เช่น จาระบี ทั้งยังปกกันสารเคมี ที่มีผลต่อข้อหรือสวัสดุที่ไม่สามารถทนต่อสารเคมีได้ สามารถเข้าไปอ่านรายละเอียดได้ที่ ลิงค์นี้ คลิกที่นี่ดังนั้น ในการเลือกใช้งานอุปกรณ์วัดนั้นลูกค้าควรเลือกให้เหมาะสมกับการใช้งานเช่น วัดลมและวัดน้ำควรเลือกแบบย่านวัดต่ำแต่มีความละเอียดสูง วัดน้ำมันควรเลือกแบบช่วงวัดสูง วัดสารที่กัดกร่อนควรเลือกแบบตัวเรือนสแตนเลสที่ทนการกัดกร่อนได้ดี หรือใช้วัดสารไม่กัดกร่อนก็สามารถเลือกตัวเรือนเหล็กแบบปกติ เป็นต้นสำหรับสิ่งที่ต้องคำนึงถึงในการเลือกซื้อ Pressure Gauge ก็คือ – หน่วยวัด(Unit) คือ หน่วยความดันบนหน้าปัดที่เราต้องการให้อุปกรณ์วัดแสดง – ย่านการวัด (Range) คือ ช่วงความดันต่ำสุด-สูงสุด ที่อุปกรณ์ตัวนั้นสามารถวัดให้เราได้ – ขนาดหน้าปัด (Dial Size) คือ ขนาดเส้นผ่าศูนย์กลางของหน้าปัดอุปกรณ์วัด มักระบุเป็น นิ้วหรือมิลลิเมตร – ชนิดวัสดุ คือ ชนิดของวัสดุที่ใช้เป็นตัวเรือน : เหล็ก / พลาสติก / สแตนเลส / ทองเหลืองและวัสดุใช้ทำเกลียว : ทองเหลือง / สแตนเลสแบบ/ขนาดของเกลียว (Type/Thread size) คือ ขนาดของเกลียวที่จะใช้ต่อกับอุปกรณ์อื่น มีทั้งแบบออกด้านล่างและออกด้านหลัง ตัวอย่างขนาดเกลียวมาตรฐาน NPT และ BSP – ออฟชั่นพิเศษต่างๆ เช่น แบบมีน้ำมัน มีปีกยึดติดตู้ เป็นต้น
