3 สิ่งที่ควรรู้ก่อนจะซื้อ Diaphragm seal

ไดอะแฟรมซีล คืออะไร ? How to Diaphragm OCTA.

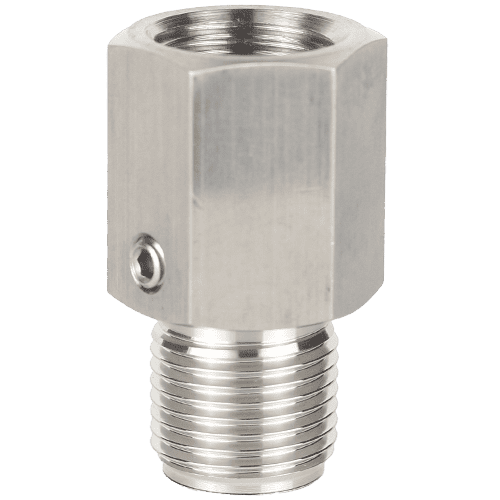

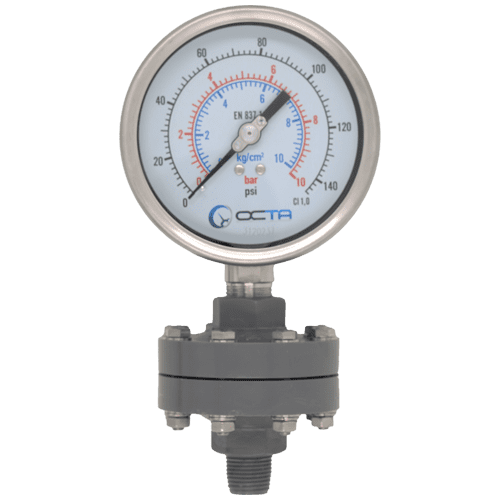

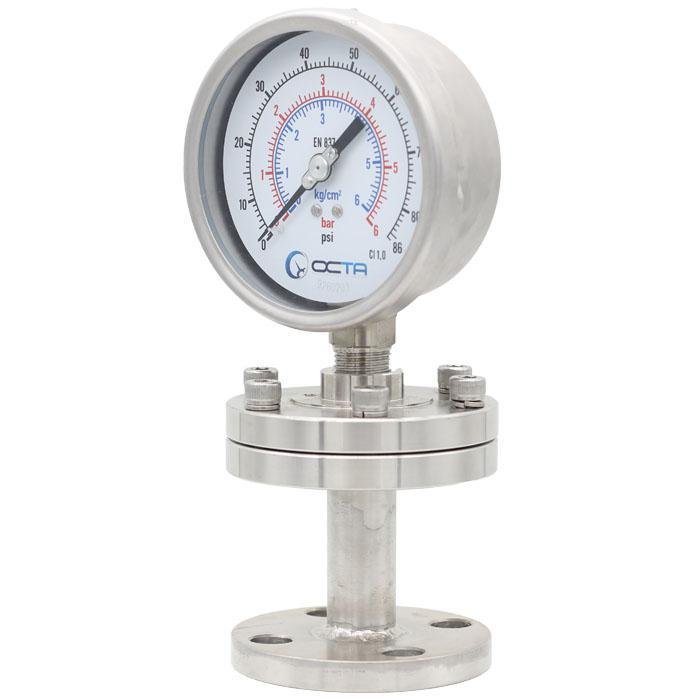

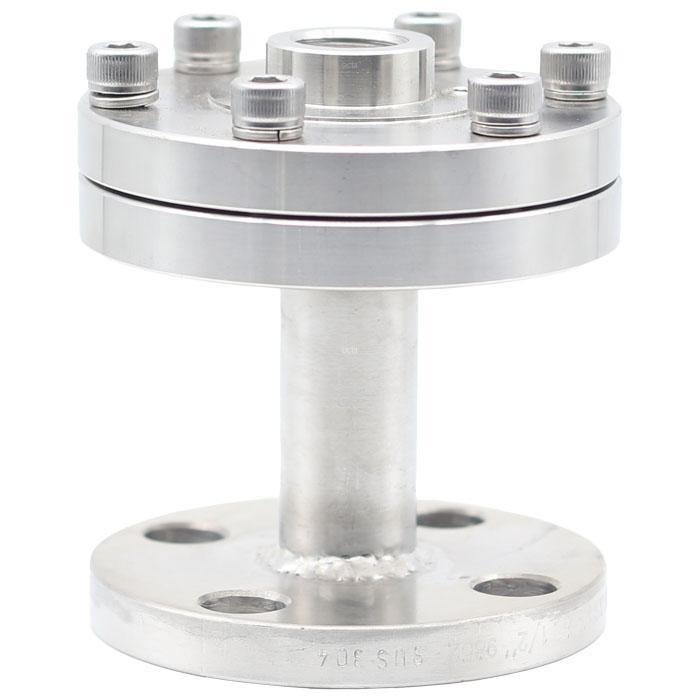

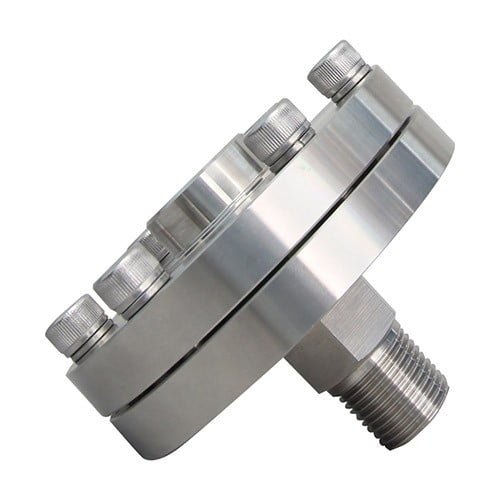

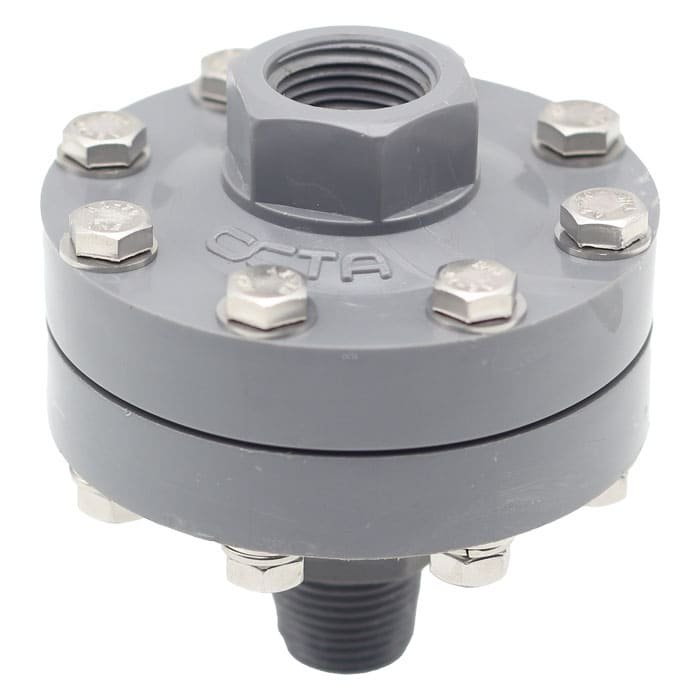

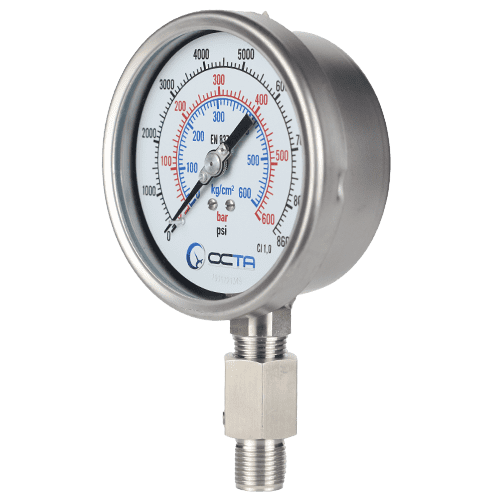

Diaphragm Seal / ไดอะแฟรมซีล คือ อุปกรณ์เสริมที่ช่วยแยกของไหลออกมาจากเครื่องมือ หรืออุปกรณ์สำหรับใช้ในการวัด เพื่อเลี่ยงสารแขวนลอย การตกตะกอน จากของไหลที่อาจมีการอุดตันได้
หลักการทำงานของ Diaphragm คือการที่แรงดันส่งผ่านแผ่นไดอะแฟรมโดยมีตัวกลาง นำพาแรงดันเข้าสู่อุปกรณ์วัด
สิ่งที่สำคัญที่สุดในการติดตั้งไดอะแฟรมเข้ากับเครื่องมือวัด คือ การซีลไดอะแฟรมนั่นเอง

สิ่งสำคัญที่ควรทราบ

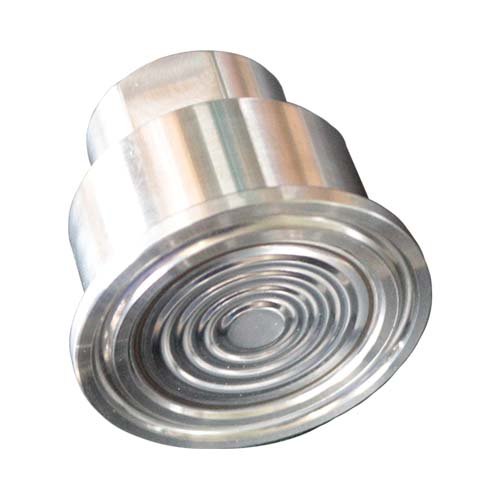

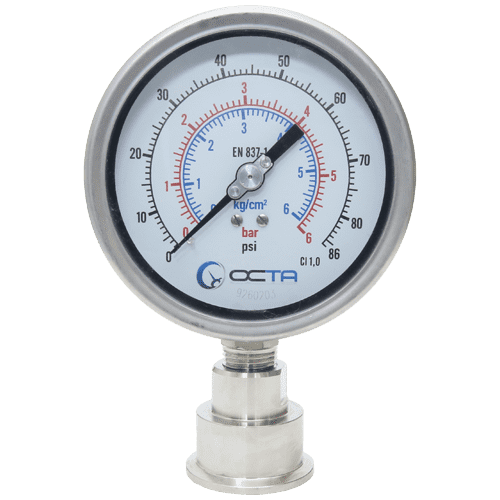

Diaphragm รุ่น Ferrule : DS-FERRULE ขนาด Inch คือ ขนาดของแผ่นไดอะแฟรม (Diaphragm) และ *ระยะB คือระยะรอบนอกที่สัมผัสกับ Clamp Lock ยกตัวอย่างเช่น DS-Ferrule ขนาด 1.5″ หมายถึงแผ่นไดอะแฟรมมีขนาด 1.5″ แต่มีระยะ B สำหรับ Clamp Lock อยู่ที่ 50.5 มิลลิเมตร เวลาเลือกซื้อให้เลือกจากขนาดท่อและขนาดไดอะแฟรมเป็นหลัก เพื่อให้แรงดันในท่อที่สัมผัสกับแผ่นไดอะแฟรมสัมพันธ์กันและไม่ถูกลดทอนแรงดันลง
*ระยะดังกล่าวอ้างอิงจาก Spec Diaphragm OCTA DS-Ferrule

Diaphragm รุ่น Union : DS-UNIONไดอะแฟรมยูเนี่ยน(Diaphragm Union)จะมีมาตรฐานมากกว่า 1 มาตรฐานในการเลือก เนื่องจากเป็นงาน Sanitary โดยที่เรามีจำหน่ายจะเป็นมาตรฐาน SMS และมาตรฐาน DIN ความแตกต่างของทั้ง 2 มาตรฐานคือระยะ B และ D จะไม่เท่ากัน ไม่สามารถสวมใส่กับฐานคนละมาตรฐาน

สรุปการเลือกซื้อ (Diaphragm) DS-Union มีปัจจัยสำคัญดังต่อไปนี้
1) มาตรฐานที่ลูกค้าใช้ SMS หรือ DIN
2) เลือกขนาดของไดอะแฟรม ซึ่งควรสัมพันธ์กับขนาดท่อ
